  • FSL40系列滚珠丝杆XYZ三轴滑台(悬臂式)
FSL40系列滚珠丝杆XYZ三轴滑台(悬臂式)

外露式滚珠丝杆三轴滑台(悬臂式)是由FSL40系列直线模组搭建而成的三轴运动系统,可实现三维空间运动。FSL40采用开放式结构,配置单导轨(12MM微轨)单滑块,丝杆两端均采用轴承固定以提高稳定性。适用于中低负载中等速度要求,使用环境稳定(模组为开放式无防尘防水功能)的条件。

基本参数
品   牌:FUYU型   号:FSL40XYZ-X
有效行程:50MM~1000MM定位精度:±0.05MM
搭建方式:悬臂式最大负载:18KG
标配电机:57步进电机丝杆规格:G1605/G1610
全国热线

0510-86952666

产品简介 / Introduction

产品介绍

外露式滚珠丝杆三轴滑台(悬臂式)是由FSL40系列直线模组搭建而成的三轴运动系统,可实现三维空间运动。FSL40采用开放式结构,配置单导轨(12MM微轨)单滑块,丝杆两端均采用轴承固定以提高稳定性。适用于中低负载中等速度要求,使用环境稳定(模组为开放式无防尘防水功能)的条件。

这款滚珠丝杆三轴滑台精选优质铝型材合金,结构紧凑坚固,运动顺滑,经久耐用,搭配控制器可实现高精度三维空间的运动控制,并可定制长度,解决各行业痛点,提高生产效率,减少人工成本!

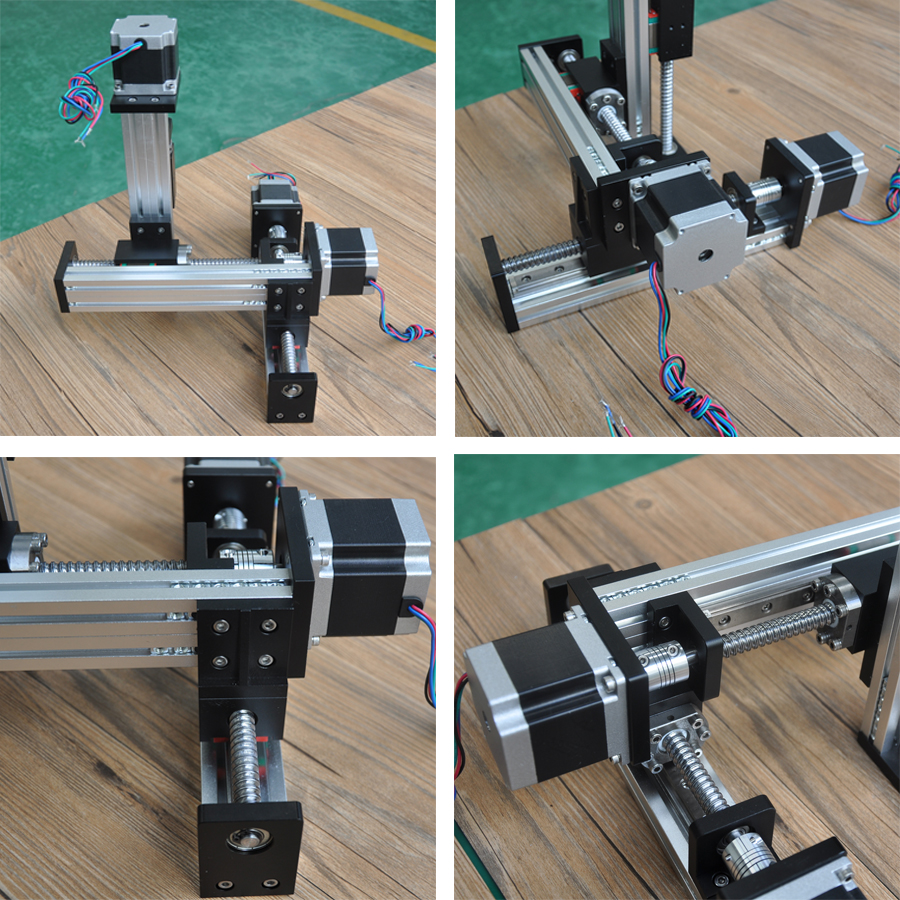

fls40三轴

搭建悬臂式三轴滑台要求

Y轴:有效行程≤1000MM

X轴:有效行程≤600MM

Z轴:有效行程≤500MM

最大承重:小于18KG(具体根据X轴的有效行程决定,越长负载越小)

产品特点

  • 1.结构紧凑,宽度57MM,高度最高80MM。

  • 2.结构简单,除螺钉以为仅13个部件,维护方便。

  • 3.重量轻便,最短行程仅重1.9KG,最长1000MM行程重量不到5KG。

  • 4.丝杆首尾轴承固定,运行稳定可靠。

  • 5.法兰独立、拆装方便,可快速更换电机

产品参数

滑台材料全铝(高强度6061),全CNC精细加工,精度保证,不易变形
滑台面板(上滑块)宽度48MM*62MM
滑台高度70MM
可换丝杆G1204、G1605、G1610
底板宽度40MM
底板厚度20MM
精度重复定位精度0.05MM
承重水平负载≤25KG,垂直负载≤10KG
叠法可以叠十字、龙门式、三轴式、四轴式多种叠法

产品配置

标准配置:滚珠丝杆直径16MM,丝杆导程5/10MM

可以配多种规格电机:42/57步进电机、伺服电机、减速电机、手轮等,可按需求定制。


标准配置非标选配
配件型号参数
两相5756步进电机FM5756SFD04法兰尺寸:57MM;
机身长度:56MM;
额定电流2A;
保持扭矩0.95Nm
42,60法兰步进电机;
法兰≤60MM的伺服电机
16丝杆G1605(≤500MM有效行程)直径16MM;
导程05MM;
G1204丝杆
G1610(>500MM有效行程)直径16MM;
导程10MM;
型材4020截面尺寸:(40X20);6061铝合金
适配驱动FMDD50D40NOM适配42-60法兰两相步进电机
